Bearbeitungsmöglichkeiten

85 Jahre Erfahrung im Maschinenbau!



linie

Suchen Sie einen kompetenten Hersteller, Zulieferer oder Outsourcing-Partner im Bereich Zerspanung?



Wir fertigen und bearbeiten als Zulieferer nach Ihren Zeichnungen und Vorgaben unterschiedlichste Zerspanungs- und Drehteile, zum Beispiel:
Wellen aller Art - insbesondere Kurbelwellen, Exzenterwellen, Hohlwellen - Antriebskomponenten, Bolzen, Flansche oder auch ganze Baugruppen. Wir drehen, fräsen, bohren, schleifen... Testen Sie unsere Leistungsfähigkeit!

Kurbelwelle

Drehen, cnc und konventionell





Drehen zwischen Spitzen



von Spitzenhöhe 230 mm, Spitzenweite 1.500 m



bis Spitzenhöhe 1000 mm, Spitzenweite 8.000 m Planscheibendurchmesser 2.000 mm







Drehen auf Kopfdrehmaschinen



Drehdurchmesser 2.500 x 1.000 lang
und 1.900 x 6.000.lang







Drehen auf Zweiständerkarusselldrehmaschinen



Werkstückhöhe 1.600 mm, Durchmesser 2.200 mm





Schleifen, Superfinishen, Polieren

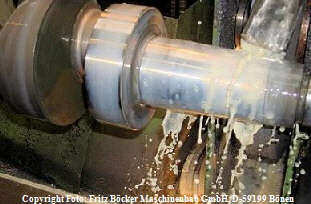

Außenrundschleifen einer Kurbelwelle, Teilansicht.  Mögliche Metall-Bearbeitung: drehen fräsen bohren schleifen.

Außenrundschleifen und Kurbelwellenschleifen

Spitzenhöhe 305 mm, Spitzenweite 2.200 mm
Spitzenhöhe 320 mm, Spitzenweite 2.500 mm
Spitzenhöhe 250 mm, Spitzenweite 3.650 mm



Innenrundschleifen und Planschleifen

Spanndurchmesser    750 mm, Schleiflänge    500 mm
Spanndurchmesser 2.000 mm, Schleiflänge  1.000 mm



Flachschleifen

Flachschleifen: maximale Schleiflänge 3.000 mm,
Schleifbreite 600 mm, Schleifhöhe 500 mm
Diskus-flachschleifen: 800 x 2.000 mm



Fräsen





Horizontalfräsen und Vertikalfräsen



maximale Fräslänge 2.500 mm, Fräsbreite 1.200 mm





Bohren





Bohrwerksarbeiten



max. Tischgröße 1.400 x 1.600 mm, Spindel-Ø 80 mm,
120 mm Ø mit Planschieber Senkrechtbewegung der Spindel 1.200 mm, Querbewegung der Spindel 1.400 mm







Bohren auf Tischbohrwerk  und Plattenbohrwerk



Tischgröße 1.800 x 2.000 mm, Plattengröße 4.000 x 2.500 mm Senkrechtbewegung der Spindel 1.800 mm, Querbewegung der Spindel 4.000 mm





Zahnradbearbeitung





Zähne fräsen, Zahnflanken schleifen



Zähne fräsen:
maximaler Raddurchmesser 1.000 mm,
gr. Modul 14
Zahnflanken schleifen:
maximaler Raddurchmesser 500 mm,
Radbreite 150 mm





Nutenziehen und Keilnabenprofil



Nuten ziehen, Nuten stoßen



Nuten ziehen:
bis Nuten-Breite 50 mm, Nuten-Länge 600 mm
Nuten stoßen:
bis Nuten-Breite 50 mm, Nuten-Länge 100 mm





Langhobeln und Langfräsen

Langhobeln und langfräsen: maximale Länge 8.000 mm,
Breite 2.260 mm, Hobelhöhe 1.700 mm



Das Langhobeln und Langfräsen erfolgt bei unserer Schwesterfirma Maschinenhandelsgesellschaft Böcker mbH

Falls Sie Werkstücke zu bearbeiten haben, die über die hier angegebenen Maße hinausgehen, bitten wir Sie, sich mit uns in Verbindung zu setzen.

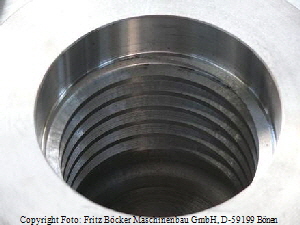

Wir fertigen Gewinde aller Art. Das Foto zeigt ein großes Trapezgewinde.  Wir sind Spezialist in der Metallbearbeitung: drehen fräsen bohren nuten schleifen

Drehteil: Gewinde schneiden

Gewinde aller Art und Größen
Foto: Großes Trapezgewinde

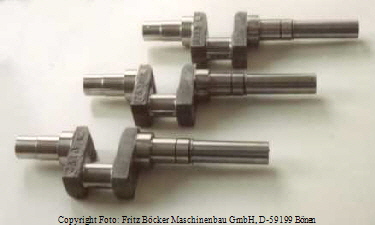

Kurbelwellen, gegossen. Bearbeitungsgänge: drehen, bohren, fräsen, schleifen, gasnitrieren, superfinishen, Radien polieren, ggf. nutenziehen.

Kurbelwellen

,Bearbeitungsgänge: drehen, bohren, fräsen, schleifen, gasnitrieren, superfinishen, Radien polieren

Produkte: Drehteile, Großdrehteile, Kurbelwellen, Exzenterwellen, Hohlwellen, Antriebskomponenten etc.

Ihr Hersteller von Maschinenteilen, Drehteilen, Schleifteilen,  Wellen, Kurbelwellen, Exzenterwellen

Drehen, Fräsen, Bohren, Nutenziehen, Schleifen (Außenrundschleifen, Innenrundschleifen), Polieren, Superfinishen
